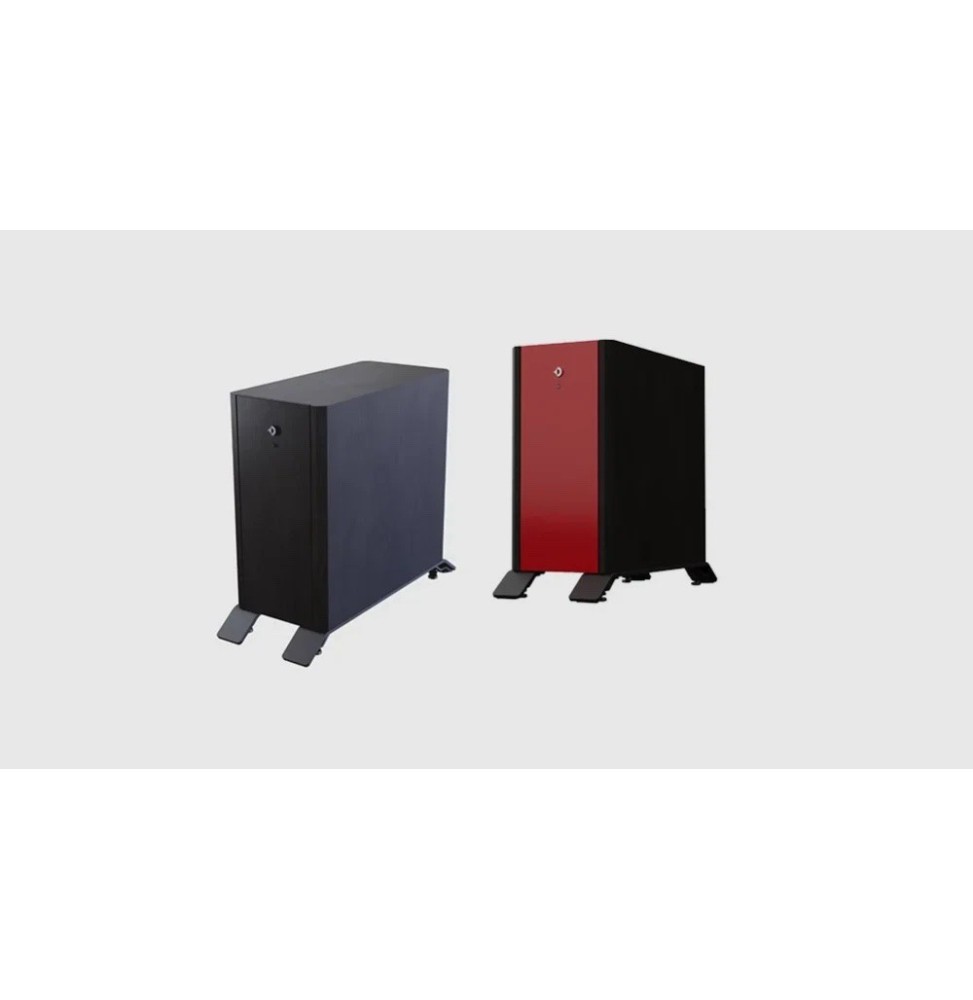

TWIN SUB G3

Beeindruckende Grösse

Der TWIN SUB ist weit mehr als ein Subwoofer – er ist eine klangstarke Ergänzung für unterschiedlichste Lautsprechersysteme. Er überzeugt mit flexibler Konnektivität, intelligenter DSP-Steuerung und einer tiefreichenden Basswiedergabe, die jeden Raum erfüllt – kraftvoll, präzise und mühelos integriert.

Er liefert nicht einfach nur Bass – er bringt Fundament, Präsenz und physische Tiefe in jede musikalische Wiedergabe.

Maximaler Bass - Minimale Fläche

Der TWIN SUB wurde als kompakte, leistungsstarke Tieftonlösung für die TRIO G3 entwickelt – mit Technologien aus unseren SpaceHorns, aber neu gedacht für maximale Flexibilität. Zwei XB12 12-Zoll-Treiber mit gigantischer 6-Zoll-Schwingspule bilden das Herzstück des Systems. Die präzise Motorstruktur mit SingleFrame-Korb und belüftetem Magnetaufbau sorgt für exzellente Kontrolle und hohen Wirkungsgrad – auch bei tiefsten Frequenzen.

Ein speziell abgestimmter Class-D-Verstärker mit integriertem DSP-Controller versorgt die Treiber mit bis zu 1.000 Watt Leistung. Die digitale Steuerung ermöglicht eine exakte Abstimmung an Raum und Hörsituation – für eine Bassperformance, die nicht nur hörbar, sondern physisch spürbar wird.

Die Besonderheit: Die Downfiring-Anordnung der beiden Treiber in Kombination mit übergroßen, ebenfalls nach unten abstrahlenden Reflexöffnungen. Diese erzeugen eine akustisch in Phase arbeitende Luftlast, die den Wirkungsgrad im Tiefbass um bis zu 6 dB erhöht – bei geringerem Hub und mehr Dynamik.

Der TWIN SUB kann sowohl einzeln (Stereo-Modus) als auch paarweise (Doppel-Mono) betrieben werden. So passt er sich jedem Raumkonzept an – ob zentral zwischen den TRIOs, wandnah oder direkt am Fußprofil der Lautsprecher.

Erhältlich in vier edlen Furniervarianten und mit individuell lackierbarer Frontplatte, lässt sich der TWIN SUB optisch perfekt an die TRIO G3 anpassen. Eine Basslösung, die akustisch wie visuell kompromisslos gedacht ist – für höchste Performance auf kleinstem Raum.

Alles ist möglich

INDIVIDUALISIERUNG

Jeder Farbton aus unserer umfangreichen Kollektion wurde mit größter Sorgfalt ausgewählt, um Ihre TWIN SUBS optimal zur Geltung zu bringen. Dabei ist es unser Anspruch, dass die Farbtöne zeitlos elegant und ausdrucksstark zugleich sind, sich harmonisch in Ihr Interieurdesign einfügen und die Twin Subs in Szene setzen - oder, wenn gewünscht, verstecken.

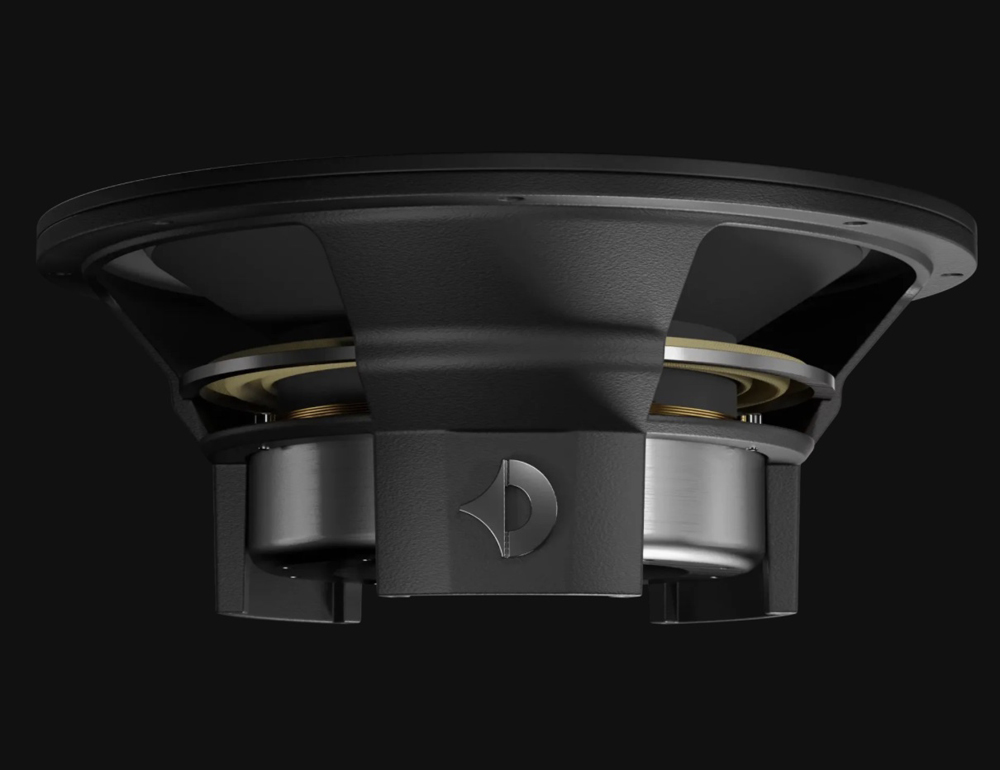

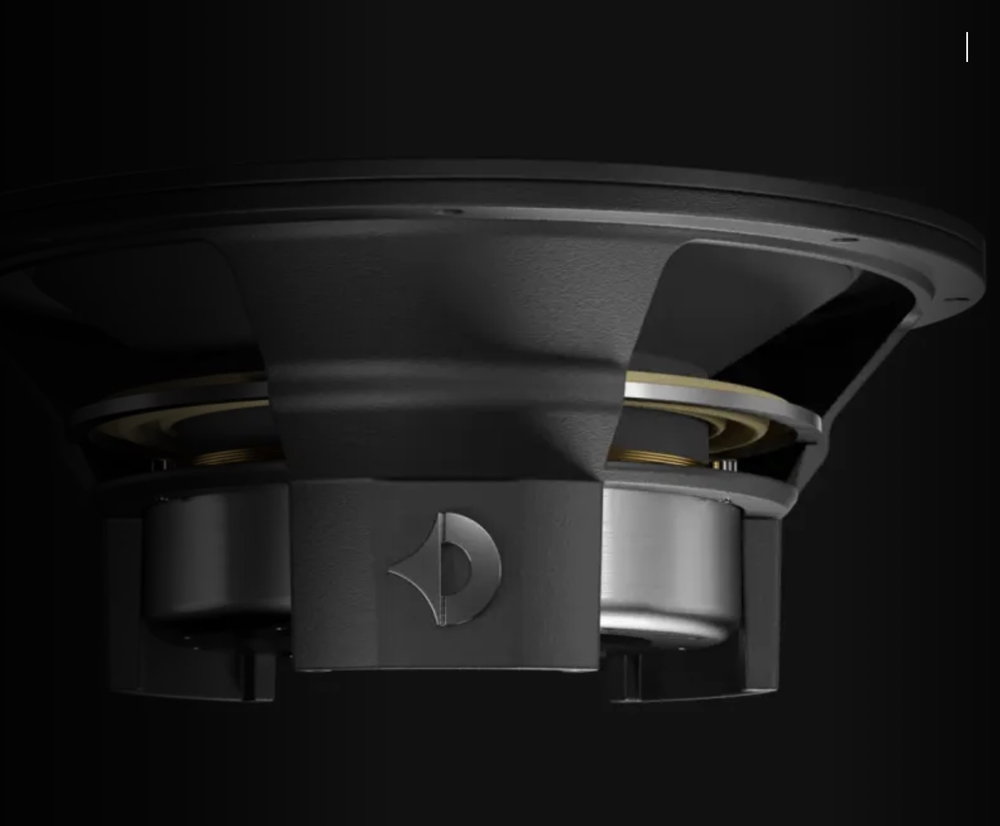

XB12 – Kaliber 153mm

RADIKALES HORN. RADIKALER ANTRIEB

Um es vorwegzunehmen: der XB12 ist vermutlich der leistungsfähigste Treiber, der je für ein großes Horn-geladenes Bass System entwickelt worden ist.

Der Durchmesser der Schwingspule beträgt ganze 153 mm. Mit dieser gigantischen 6-Zoll-Motorstruktur erreichen wir absolute Spitzenwerte bei Leistungsfaktor und Belastbarkeit bei gleichzeitiger Reduzierung der Power Compression. Die Motorstruktur besteht aus zwei Hochleistungsmagneten, die in Europas größter 200.000-Volt-Anlage magnetisiert werden. Die riesige Schwingspule überträgt die Kraft des Permanentmagneten mit einer Flussdichte von 1,15 Tesla auf einen Schwingspulenumfang von 480 mm.

Für die Polplatten, die speziell für den XB12 entwickelt wurden, verwenden wir kohlenstoffarmen Stahl. Um eine hohe Linearität auch bei maximaler Membranauslenkung zu gewährleisten, verfügt die Zentrierung über ein patentiertes Dynamikprofil mit progressiver Sickenausführung. Die Sicke besteht aus verlustarmem NBR (Acrylnitril-Butadien-Kautschuk). Dadurch wird ein schnelles und sauberes Einschwingverhalten erreicht. Die Membran besteht aus einem Verbund von langfaserigem Papier und Kohlefaser – extrem stabil und verwindungssteif für einen präzisen kolbenförmigen Membranhub beim Ein- und Ausschwingvorgang.

Das neue SingleFrame-Chassis des XB12 verfügt über robuste Ausleger aus Aluminium-Druckguss, die auch den Magneten umschließen und so für eine absolut stabile Materialverbindung rund um die beweglichen Komponenten der Motorstruktur sorgen. Für eine zusätzliche 6dB Reduktion von Verzerrungen erfolgt der Anschluss des XB12 am Hornmund – neu im Vergleich zum Vorgänger – über unsere AirGateAA.

Der XB12 ist die Referenz von Avantgarde Acoustic in Sachen Bass. Ein Statement, das die Kompromisslosigkeit und Einzigartigkeit der G3-Serie unterstreicht.

Bassendstufe

KRAFT IN ALLEN LEBENSLAGEN

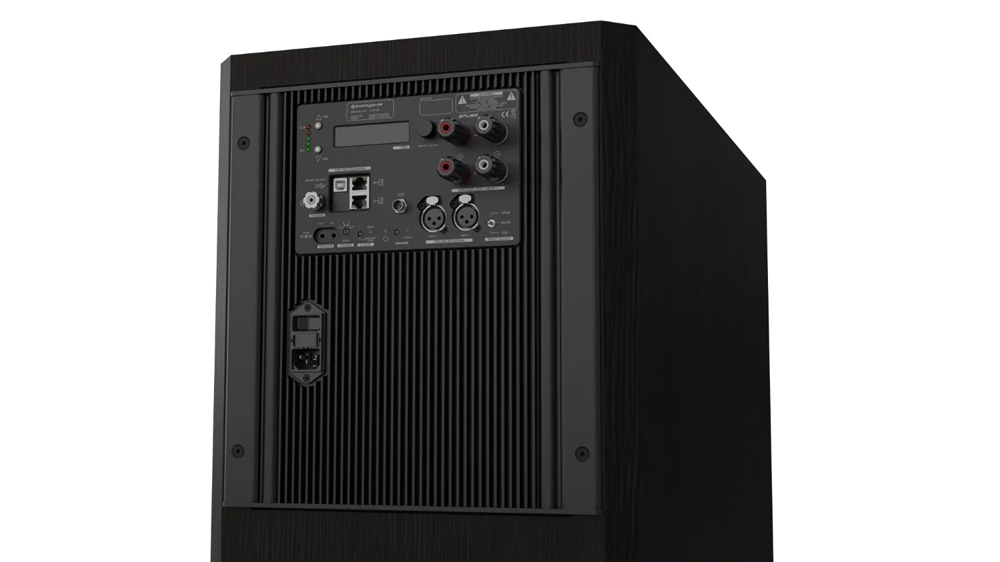

Der TWIN SUB wird mit einer integrierten Bassendstufe betrieben. Die Aktivmodule kombinieren eine digitale Frequenzweiche und leistungsstarke Class D-Endstufen.

Jeder Basstreiber wird über eine separate 500 Watt Endstufe angesteuert, die ausreichend Leistung auch bei komplexen EQ–Einstellungen zur Verfügung stellen kann. Ein 12 Volt Schaltspannungseingang ermöglicht die Ferneinschaltung des Subwoofers.

Die gesamte Elektronik wird über eine hochmoderne E–Fuse Schaltung abgesichert. Dies ist nicht nur wesentlich schneller und damit sicherer als herkömmliche Schmelzsicherungen, sondern auch klanglich ideal.

Downfiring-Technologie

Präziser Bass mit maximaler Raumanbindung

Etliche Vorteile des Downfiring sind allgemein bekannt, wie z. B. die verbesserte Kopplung der Treiberbewegung an das Luftvolumen des Raums, durch die Nutzung des Bodens als große ‚Koppelebene‛, wodurch die Anregung von Bassmoden verringert und der Aufbau eines soliden und ‚greifbaren‛ Tiefbasses ermöglicht wird. Der notwendige Abstand zum Boden wird durch ein massives U-förmiges Aluminiumgussteil mit 4 Auslegern realisiert.

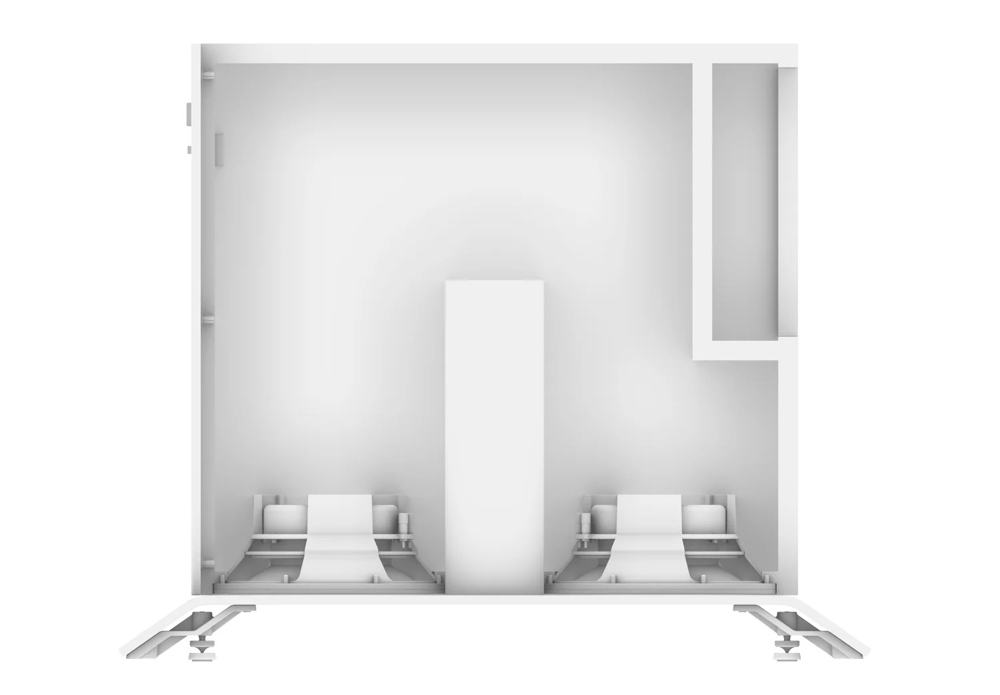

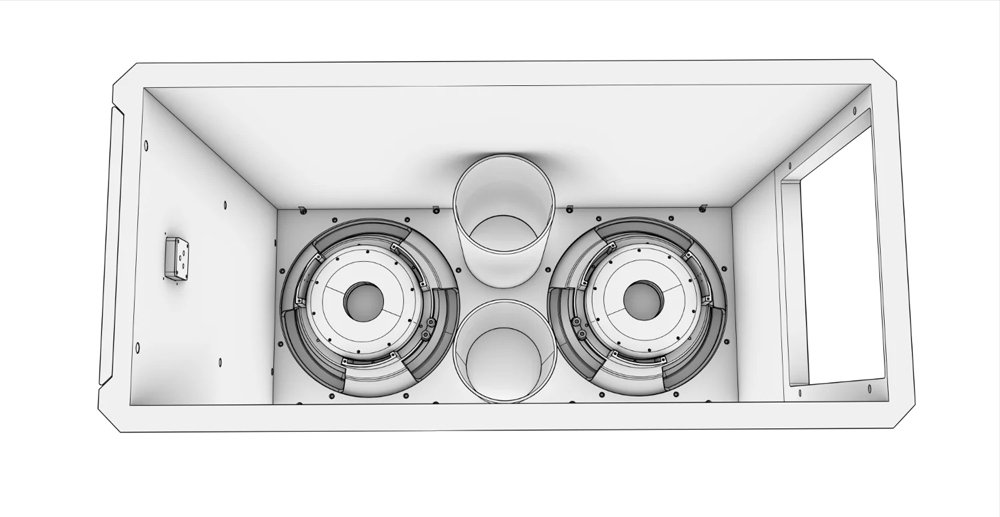

Eine weitere Besonderheit des Twin Sub ist die einzigartige Downfiring-Anordnung sowohl der beiden Treiber, als auch der beiden Reflexkanäle. Dahinter steckt eine einzigartige Anwendung der Bassreflex-Theorie: Die Reflexöffnungen sind in etwa siebenmal größer als übliche für ein solches Design verwendete Tunnel. Sie bilden dadurch eine effiziente ‚Luftlast‛ parallel (akustisch in Phase) zu den Basstreibern, die den Wirkungsgrad des TWIN SUB im Tiefbassbereich um beeindruckende 6 dB erhöht.

Das Ergebnis: geringerer Hub der Treiber, reduzierte Leistungsabgabe des eingebauten Verstärkers und höhere Dynamik. Und das alles bei konzertähnlichen Pegeln, falls gewünscht.

Flexibel im Aufbau – kraftvoll im Klang

Der TWIN SUB ermöglicht das Anpassen des tiefen, körperlich spürbaren Bass perfekt an Raum, System und persönliche Vorlieben. Ganz gleich, ob minimalistisch oder maximal dynamisch: Mit zwei Anschlussmöglichkeiten bietet er die Freiheit, den Klang genau dort entstehen zu lassen, wo er am besten wirkt.

In der Stereo-Konfiguration übernimmt ein einzelner TWIN SUB die Wiedergabe beider Kanäle. Das spart nicht nur Platz, sondern schafft auch ein aufgeräumtes, elegantes Setup – ideal für Wohnzimmer, kleinere Hörräume oder überall dort, wo diskrete Integration gewünscht ist. Trotz der kompakten Lösung bleibt der Klang groß: tief, präzise und beeindruckend präsent. So wird das volle Potential der TRIO G3 auch in räumlich begrenzten Umgebungen erlebbar.

Wer hingegen das absolute Maximum an Tieftonkontrolle und räumlicher Abbildung sucht, wählt die Doppel-Mono-Konfiguration. Hier kommen zwei TWIN SUBS zum Einsatz – einer pro Kanal. Diese Betriebsart eröffnet neue Dimensionen: Die tiefen Frequenzen werden im Raum gleichmäßiger verteilt, der Bass wird greifbarer, kraftvoller – und gleichzeitig präziser. Besonders in größeren oder akustisch schwierigen Räumen bringt das spürbare Vorteile: mehr Kontrolle, mehr Dynamik, mehr Gänsehaut. Und durch die Aufteilung auf zwei Subwoofer steigt auch die maximale Lautstärke – ohne hörbare Verzerrung, selbst bei leisen Passagen mit plötzlicher Energie.

Ob als diskrete Ergänzung oder als kompromissloses Bass-Duo – der TWIN SUB fügt sich perfekt in jedes Setup ein und bringt die klangliche Kraft der TRIO G3 dort zur Geltung, wo Musik mehr ist als nur ein Geräusch: ein Erlebnis, das unter die Haut geht.

Die Aufstellung

Kompakt, vielseitig, perfekt abgestimmt

Dank seines platzsparenden Designs lässt sich der TWIN SUB besonders flexibel in den Wohnraum oder Hörraum integrieren – ganz im Sinne eines modernen, stilvollen Setups. Der TWIN SUB eröffnet neue Möglichkeiten für eine wohnraumfreundliche, aber dennoch leistungsstarke Tieftonlösung.

Bei der Verwendung eines einzelnen TWIN SUBS (Stereo-Konfiguration) empfiehlt sich die zentrale Positionierung – zum Beispiel zwischen den TRIO Lautsprechern. Im Doppel-Mono-Betrieb mit zwei Twin Subs können sie seitlich neben den TRIOs, außen flankierend, oder – dank der optionalen Abstandshalter – auch direkt neben das Fußprofil der TRIO gestellt werden. (Siehe Bilder)

Ein Bass für jedes System

Der TWIN SUB ist nicht nur eine optionale Subwoofer-Lösung für TRIO-Satelliten, sondern kann auch als leistungsstarker zusätzlicher Subbass für viele andere Lautsprechersysteme eingesetzt werden. Er eignet sich darüber hinaus – und nicht zuletzt – ideal für den Einsatz mit weiteren Lautsprechersystemen von Avantgarde Acoustic (z. B. DUO, MEZZO).

In solchen Systemen, möglicherweise sogar im Vollbereichsbetrieb, kann der TWIN SUB bereits in seiner Stereo-Konfiguration eine hervorragende Ergänzung darstellen. Dafür bietet er sowohl Lautsprechersignal- als auch XLR-Eingänge für das linke und rechte Signal.

Durch seine Downfiring-Anordnung der beiden Treiber und Bassreflex-Kanäle ermöglicht er eine perfekte akustische Ankopplung an den Raum. Daher sorgt bereits ein einzelner Twin Sub in vielen Systemen für eine exzellente Tieftonverstärkung.

Wie bei allen Subwoofern von Avantgarde Acoustic verfügt auch der Twin Sub über einen integrierten DSP, der eine Vielzahl an Einstellmöglichkeiten bietet. So ist eine flexible Platzierung in jedem Raum möglich – unabhängig davon, ob der Subwoofer im Stereo- oder Doppel-Mono-Betrieb eingesetzt wird.

Formvollendet bis ins kleinste Detail

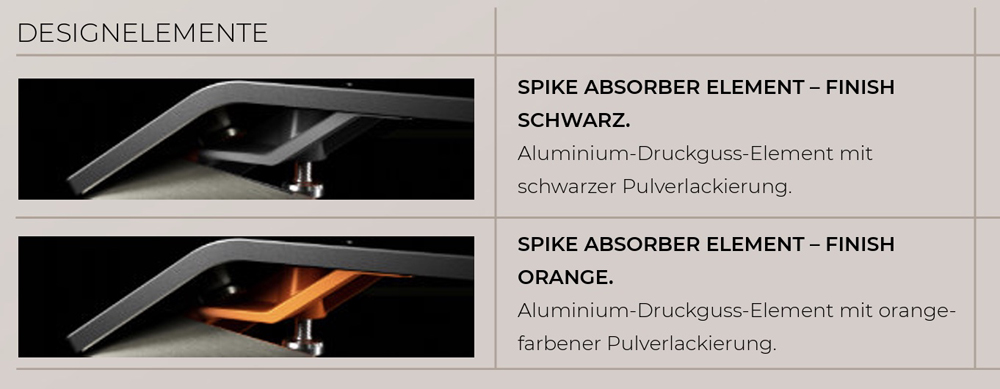

Das Gehäuse des TWIN SUB ruht auf einem massiven, U-förmigen Aluminiumgussteil mit vier soliden Auslegern. Diese tragen nicht nur zur akustischen Performance bei – durch die definierte Bodenfreiheit für das Downfiring-Prinzip – sondern schaffen auch eine klare visuelle Verbindung zur TRIO G3. Die Spikes zur Nivellierung entsprechen exakt denen der TRIO und ermöglichen eine werkzeuglose Justierung auf jedem Untergrund.

Für maximale Integration liegt dem Twin Sub ein Spacer-Set bei, mit dem sich der Subwoofer exakt an das Aluminium-Fußprofil der TRIO heranschieben lässt. Der Abstand wird so gewählt, dass der TWIN SUB nahezu vollständig im Schatten des Lautsprechers verschwindet – optisch zurückhaltend, klanglich präsent. So entsteht ein Setup, das sich dezent in den Raum einfügt und dennoch eine beeindruckende Tieftonbasis schafft.

Treiber Technologie

Mehr als fünf Jahre haben wir an der Entwicklung der neuen G3 Evolution Treiberserie gearbeitet. Wir haben experimentiert, verbessert, gemessen und zugehört. So wurden Horn und Treiber perfekt aufeinander abgestimmt und verschmelzen in der Evolution Serie zu einer kohärenten Einheit von überragender Qualität.

Erfahrung

Seit über 30 Jahren beschäftigt sich Avantgarde Acousstic ausschließlich und intensiv mit der Horntechnologie.

Innovation

Auf diese Weise ist bei Avantgarde Acoustic ein einzigartiger Erfahrungsschatz entstanden, der schon viele grundlegende Innovationen ermöglicht hat.

Ingenieurskunst

Avantgarde Acoustic verwendet ausschließlich hochwertige Materialien. Bei der Entwicklung und Fertigung folgen sie den Grundsätzen deutscher Ingenieurskunst.

Technische Daten

Systemdaten:

• Frequenzbereich
  18 – 350 Hz
• Trennfrequenzen aktive Frequenzweiche
  80 – 320 Hz
• Empfohlene Raumgröße
  > 20 qm

Akustisches Layout:

• Treiber-Layout
  downfiring
• Bassreflex-Layout
  downfiring
• Bassreflexöffnungen
  2, großvolumig

Basstreiber:

• Treibertyp
  XB12
• Treibergröße
  300 mm / 12 Zoll
• Anzahl Treiber
  2 x XB12
• Schwingspulendurchmesser
  153 mm
• Flussdichte
  1,15 Tesla / 480 mm
• Polplatte
  kohlenstoffarmer Stahl
• Membran Material
  Papier–/Kohlefaser Compound

Gehäuse:

• Material
  30 mm MDF, Sperrholz
• Individualisierung
  Frontplatte in Furnier- oder Lackausführung
• Footing
  Frontplatte in Furnier- oder Lackausführung
• Spikes
  4, werkzeuglose Einstellung

AMP Modul:

• Ausgangsleistung (RMS)
  2 x 500 Watt
• Digitale Frequenzweiche
  DSP
• Grafischer Equalizer
  8 Band Equalizer
• Digitale Raumanpassung
  Ja
• Eingänge
  2 x SPKR, 2 x XLR
• Line- und Lautsprecherpegel-Eingang
  schaltbar
• 12V Ferneinschaltung
  integriert

Auf einen Blick

• Zwei 12-Zoll-Downfiring-Langhubtreiber mit separaten 500-Watt-Endstufen
• Gesamtleistung: 1.000 Watt Class-AB, hochstromfähig
• Bassreflex-Downfiring-Design für homogene Raumanregung
• Resonanzoptimiertes Gehäuse, vibrationsarm und massiv
• Flexible Regelung von Phase, Pegel und Trennfrequenz
• Modular erweiterbar für Stereo- oder Mehrfach-Setups
• Perfekte Ergänzung zu Avantgarde Acoustic Hornsystemen

VOLLAKTIV

• 2x12“ Basstreiber
• Downfire Treiberanordnung
• Dual-port Bassreflex, downfire
• 2x500 Watt Subwoofer Endstufe
• >20 m² empfohlene Raumgröße
